ИЗГОТОВЛЕНИЕ ПЛАНОВ ЭВАКУАЦИИ

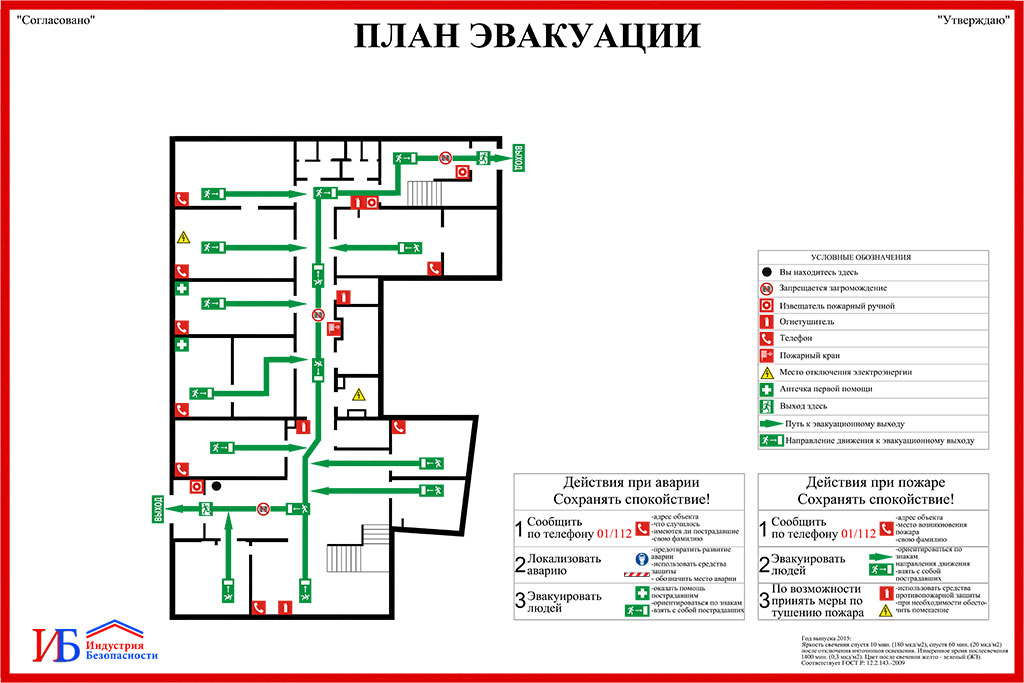

    Планы эвакуации изготавливаются размерами А3 и А2 на пластике (толщиной 1 мм), цветная полиграфия, фотолюминесцентное покрытие. По желанию Заказчика мы можем поместить план эвакуации в рамку.план эвакуации

В каких случаях требуется разрабатывать планы эвакуации при пожаре?

        В соответствии с требованиями и ГОСТом-2009 г, в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек (учитываются посетители) должны быть разработаны и на видных местах вывешены планы эвакуации людей.

         На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

         Планы эвакуации бывают этажными, секционными, локальными и сводными (общими). Этажные планы эвакуации разрабатывают для этажа в целом. Секционные планы эвакуации следует разрабатывать:

• если площадь этажа более 1000 м2;
• при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
• при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
• при сложных (запутанных или протяженных) путях эвакуации.

         При проведении работ по реконструкции или перепланировке здания, сооружения, объекта в план эвакуации должны быть внесены соответствующие изменения.

           Планы эвакуации состоят из графической и текстовой частей.

           Графическая часть включает в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

путей эвакуации;
эвакуационных выходов и (или) мест размещения спасательных средств;
аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;
места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;
мест размещения спасательных средств, обозначаемых знаками безопасности;
мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности.

          Цветографические изображения знаков безопасности и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026-2001, и нормативным документам отраслевого назначения.

          Высота знаков безопасности и символов на плане эвакуации от 8 до 15 мм, на одном плане эвакуации они выполнены в едином масштабе. Для знаков безопасности, символов и условных графических обозначений даны пояснения их смыслового значения в текстовой части плана эвакуации.

          В текстовой части излагается:

способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);
порядок и последовательность эвакуации людей;
обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;
порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

          Размеры планов эвакуации, мм не менее:

600x400 - для этажных и секционных планов эвакуации;
400x300 - для локальных планов эвакуации.

         Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов.

        Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения. Планы эвакуации следует выполнять на основе фотолюминесцентных материалов. Допускается использовать для выполнения планов эвакуации несветящиеся материалы, которые должны соответствовать требованиям ГОСТ Р 12.4.026-2001, установленным к несветящимся материалам.

           Фон плана эвакуации:

желтовато-белым или белым - для фотолюминесцентных материалов;
белым - для несветящихся материалов.

      Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) черного цвета независимо от фона. Высота шрифта - не менее 5 мм.

        Планы эвакуации вывешивают на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.

          Для изготовления плана эвакуации от Вас требуется:

      Планировка помещений (план БТИ, схема здания, предыдущий план эвакуации, ручная отрисовка с соблюдением пропорций и др.)

    На плане помещений необходимо указать предполагаемое место расположения плана, нахождение средств противопожарной защиты (пожарные краны, огнетушители, пожарные щиты), места расположения городских телефонов, аптечек, а также основные и запасные выходы.

           Этапы изготовления плана эвакуации:

     Разрабатывается черновик плана эвакуации, который предоставляется заказчику для корректировки и внесения выявленных несоответствий.

         После внесения исправлений заказчику предоставляется окончательный вариант плана эвакуации, который утверждается заказчиком , что является подтверждением соответствия плана.

       После изготовления плана эвакуации, он утверждается заказчиком. Проставляются печати Заказчика, после чего план покрывается фотолюминесцентной пленкой.
